大连德嘉电子S7-300系列以太网模块在win7系统下的编程应用

此方式为通用方式，正常只需用德嘉提供的驱动就可以连接Step7

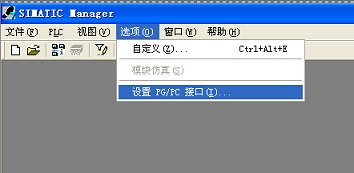

1、首先打开Step7 V5.5软件，点击选项，选择设置PG/PC接口

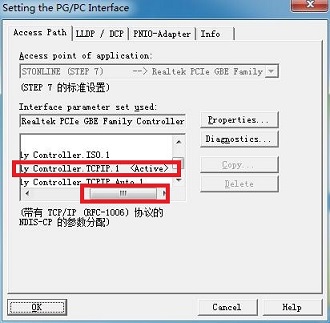

2、在PG/PC接口中选择TCP/IP驱动，点击确定(选TCPIP.1)

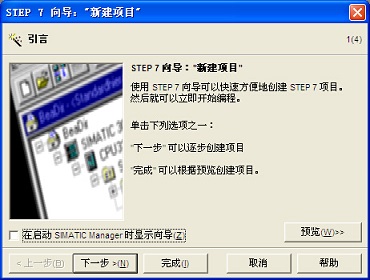

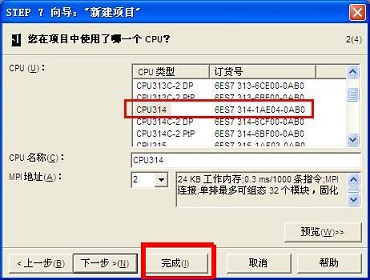

3、点击文件选项，选择新建项目向导，来建立一个工程项目，在建立项目的时候只需要选择你所使用的CPU类型即可，并点击完成

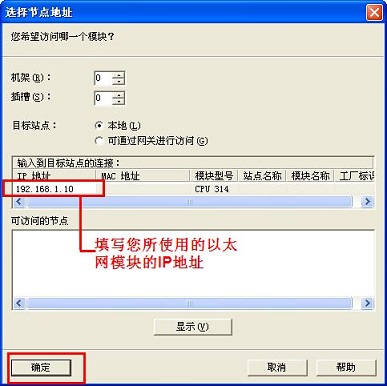

4、建立好新项目之后，点击PLC，选择将站点上传到PG，在上传的过程中系统会提示您需要填入节点的IP地址，这里只需要填写您所使用的大连德嘉

的以太网模块的IP地址即可，最后点击确认

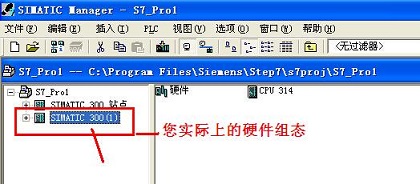

5、上传之后就会出现一个您所使用的真正的硬件组态的一个项目

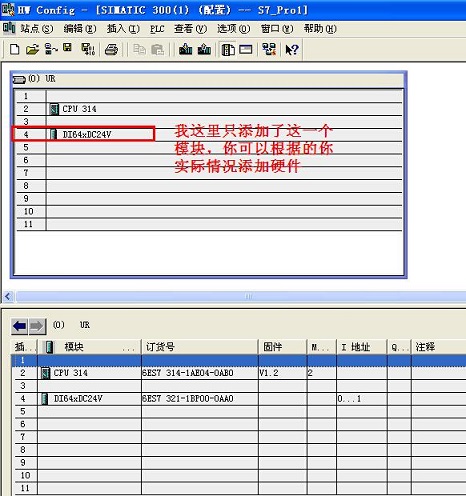

6、打开你的硬件组态，添加你需要组态的个个硬件

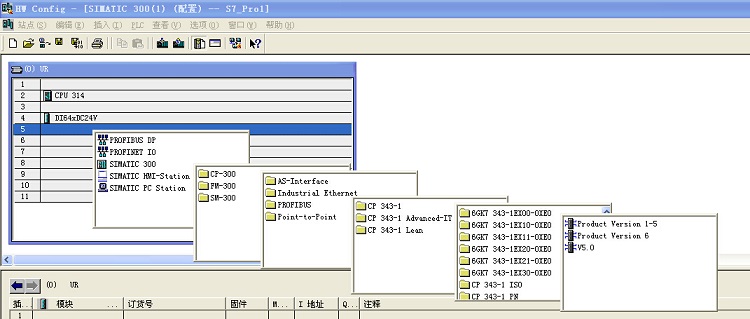

7、添加好硬件组态之后，在最后一个槽位，（ 注意：一定是最后一个槽位）添加一个CP343-1模块（我们用这个模块来替代我们所使用的大连德嘉的S7-300以太网模块）

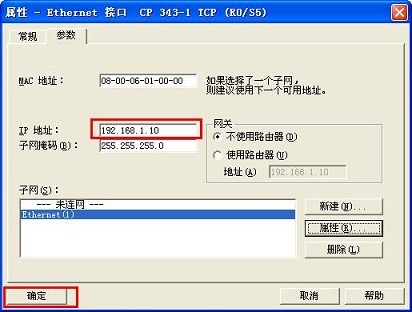

8、新建CP343-1模块的过程中系统会要求填写模块的IP地址，这里填写您所使用的我们的以太网模块的IP地址即可

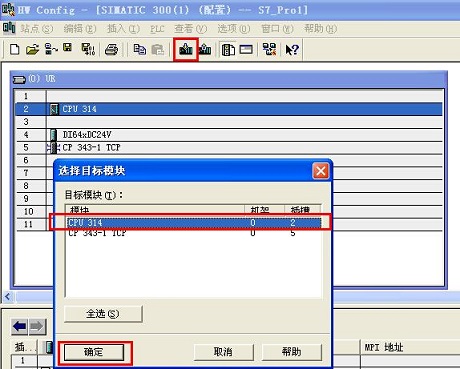

9、建立好硬件之后，点击下载按钮，在选择目标模块中只选择CPU即可，不需要将CP343-1的组态下载

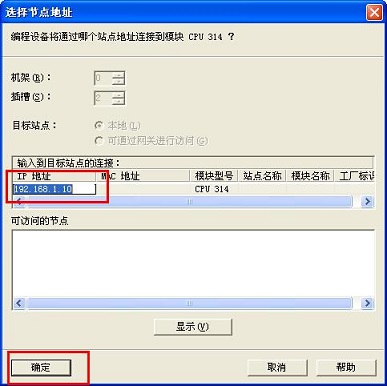

10、确定之后需要填写选择的节点地址，同样填写大连德嘉以太网模块的IP地址即可！

至此，您的连接已经建立完成，之后你就可以顺利的使用我们的以太网模块在win7 64位系统上对S7-300 PLC进行编程和监控调试了！
