70台SMART200联网通讯方案

如果您有70台西门子SMART 200需要组网通讯，并且上位机距离100米以上，你会怎么样做呢？

下面我们来介绍一个最简便的方案！

首先呢，我建议你上位机软件使用西门子的wincc，毕竟是西门子的系统，使用西门子的软件还是比较稳定靠谱的！

其次，wincc正常只能建立64个TCP连接（有人做过超过64个连接的，但我们不建议这样做），你的项目超过64个，请使用2台wincc来监控，这样也可以减轻上位机的压力！

最后呢，就是SMART 200并不支持直连wincc，需要通过SMART PC ACCESS，但SMART PC ACCESS只能做8个TCP通道，而且也不稳定。这里我建议你使用大连德嘉的多功能交换机S型，每个SMART 200接一个多功能交换机S型。然后将70台PLC分为几组，每组20几个插到1个光纤交换机上，在通过光纤到达上位机侧的多光口光纤交换机上，连接上位机wincc，完成整个项目的光纤组网！

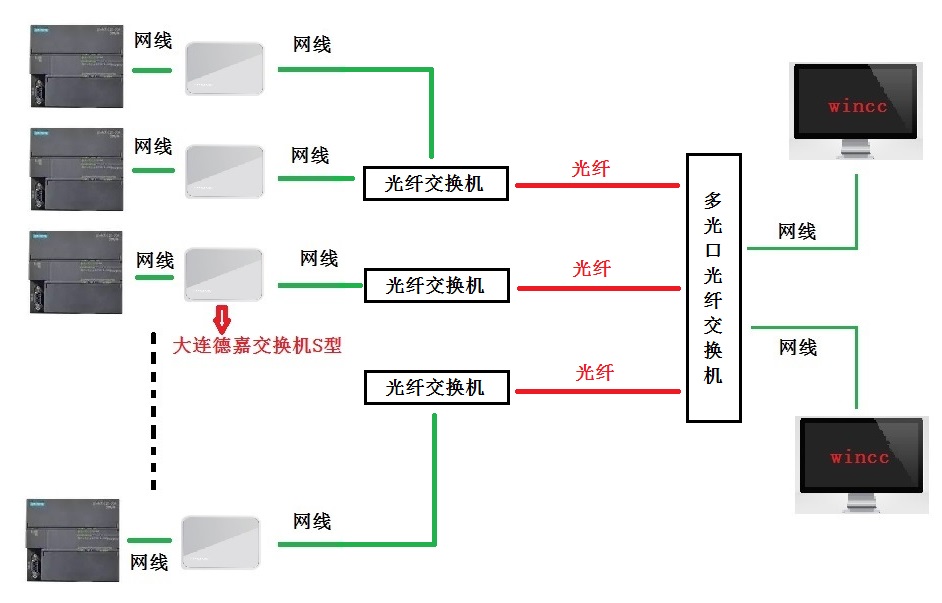

具体的组网方式可以参考下图：
