西门子S7-200与S7-1500通讯实例

众所周知,西门子PLC在通讯功能上设置是非常复杂的,它不但需要定义很多参数,还需要在PLC中编写通讯程序,这使得很多初入工控门的工程师摸不着头脑,很难完成工作任务。针对这种情况,大连德嘉出品了很对针对这方面的产品。

今天我们来介绍一下西门子S7-200与西门子S7-1500通讯的产品,CP243u。

它的主要特点有:

1、可以直连wincc,无需通过PC ACCESS

2、可以同时连接4台上位机(如wincc,组态王,力控,Smart V3触摸屏,昆仑通态触摸屏等)

3、它具有2个PLC之间通讯的以太网通道,可实现S7-200与S7-1200\S7-1500\SMART 200\S7-300 PN的通讯

下面是其与1500通讯设置

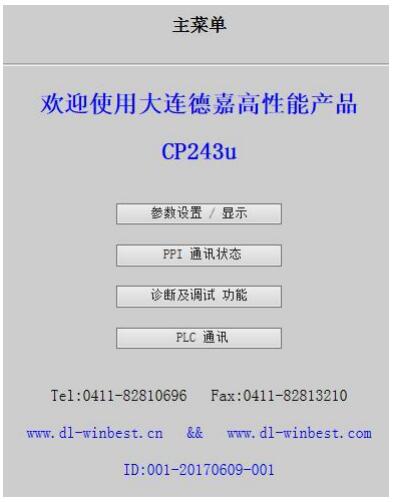

1、使用IE浏览器进入192.168.1.222的产品设置页面

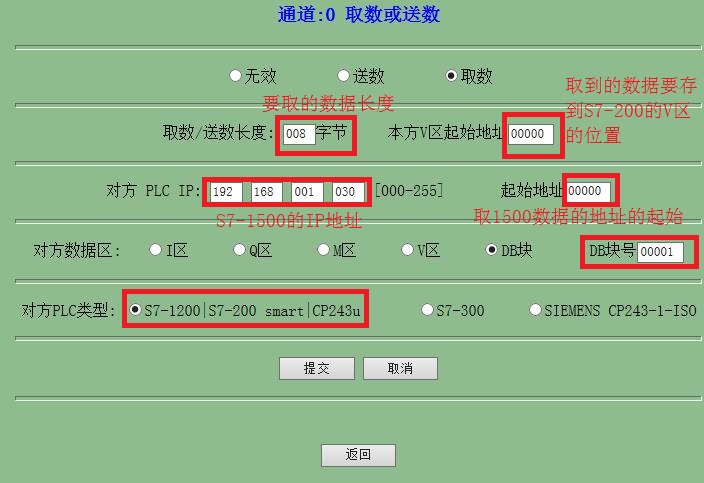

2、点击最后一项,PLC通讯,比如我想S7-1500的DB1从取出DB1.DBB0到DB1.DBB7,存放到S7-200的VB0到VB7,设置如下图:

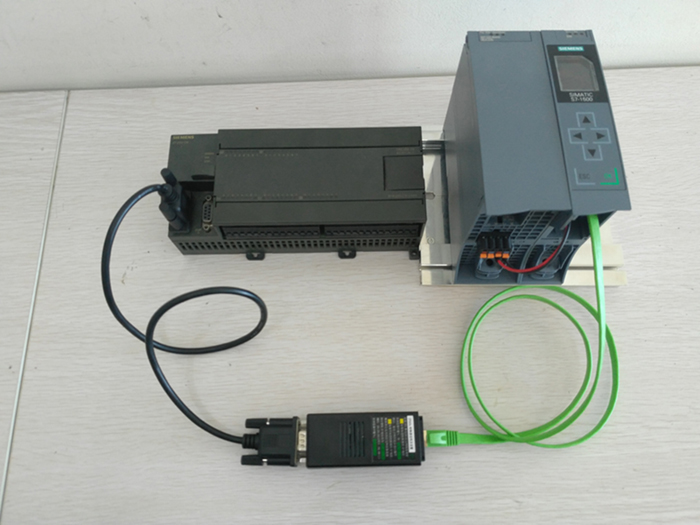

实物连接图:

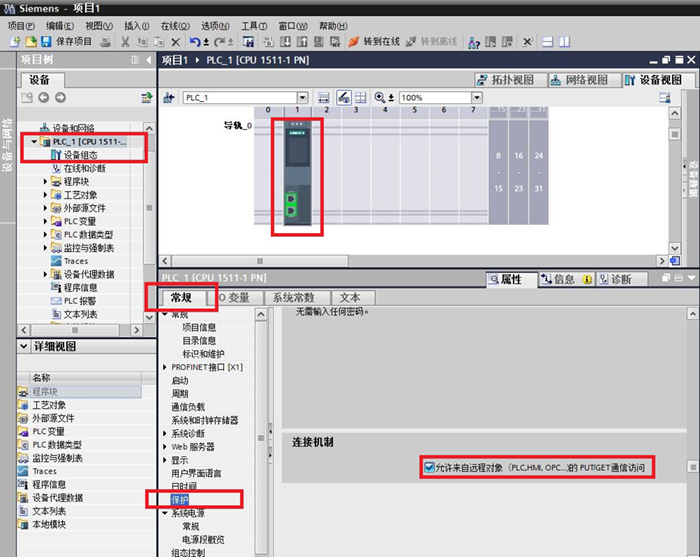

注意:在给1500编程的时候,下图选项一定要勾选上
